60-200T/H Granit-/Basalt-Aggregatproduktionslinie

Zeit : 24-11-2023

60-200T/H Granit/Basalt-Aggregatproduktionslinie

Merkmale: Die gesamte Produktionslinie mit einfachem Prozess, geringem Platzbedarf. Die Geräte haben einen hohen Automatisierungsgrad, mit hoher Produktionseffizienz, niedrigen Betriebskosten. Sie können die Anforderungen an verschiedene Aggregate im Bereich der Bauindustrie erfüllen.

Zerkleinerungsprozess

Dieses System wird für die Granit- (Basalt-) Aggregatproduktion mit einer Kapazität von 60t/h eingesetzt. Der Prozessablauf ist Vibrationsaufgeber – Backenbrecher – Kegelbrecher – Vibrationssieb – Sandwäscher.

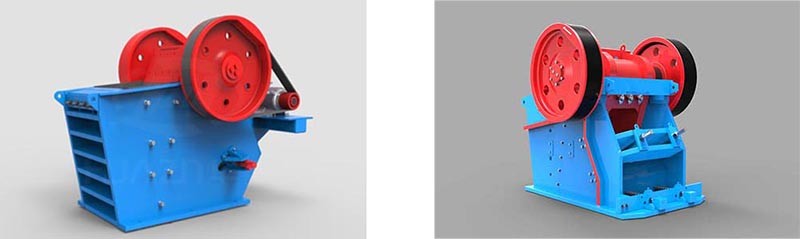

Backenbrecher Backenbrecher

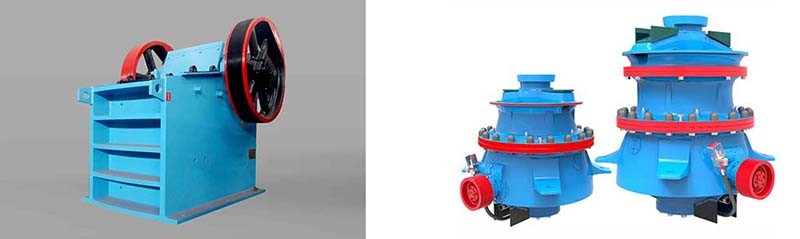

Backenbrecher Kegelbrecher

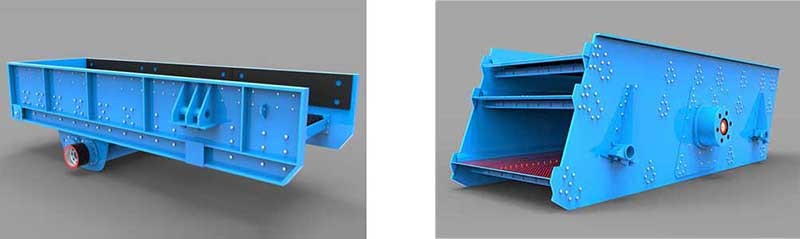

Rostaufgeber Vibrationssieb

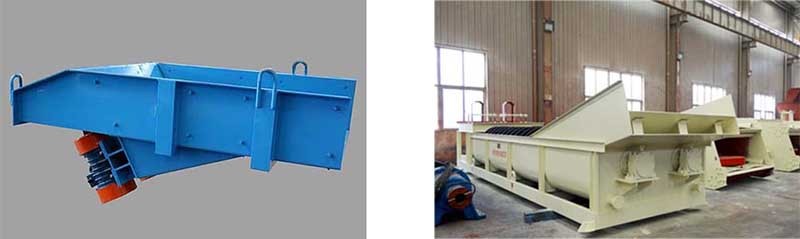

Rostaufgeber Sandwäscher

60t/h - Granit (Basalt) Produktionskonfigurationstabelle

Nr.	Ausstattung	Modell	Einheit	Menge	Leistung (kw)	Gesamtleistung (kw)	Ausgangsleistung (t/h)	Gewicht (kg)	Bemerkung
G1	Grizzly-Feeder	GZD300×95	Stk	1	2×3.7	7.4	80-100	3375
P1	Backenbrecher	DHKS3020	Stk	1	55	55	40-86	9330
G2	Vibrationsförderer	ZG200	Stk	1	2×0.75	1.5	-200
P2	Kegelbrecher	GPY100	Stk	1	90	90	45-100	9000
S1	Vibrationssieb	3YA1536	Stk	1	15	15	100-350	4870
XL1	Sandwäscher	XL610	Stk	1	7.5	7.5	-50	3338	Nassverfahren
C1	Eisentrenner		Stk	1
G3	Vibrationsförderer	ZG60	Stk	1	2×0.4	0.8	-60
P3	Sandherstellungsmaschine	PLS-700	Stk	1	55-110	55-110	55-120	7500
S2	Vibrationssieb	2YA1536	Stk	1	11	11	100-350	3707
XL2	Sandwäscher	XL762	Stk	1	15	15	-75	5225	Nassverfahren
C2	Eisentrenner		Stk	1

100t/h - Granit (Basalt) Produktionskonfigurationstabelle

Nr.	Ausstattung	Modell	Einheit	Menge	Leistung (kw)	Gesamtleistung (kw)	Ausgangsleistung (t/h)	Gewicht (kg)	Bemerkung
G1	Grizzly-Feeder	ZSW380×95	Stk	1	11	11	80-150	4800
P1	Backenbrecher	ASD-3625	Stk	1	90	90	88-170	15500
G2	Vibrationsförderer	ZG200	Stk	1	2×0.75	1.5	-200
P2	Kegelbrecher	GPY100S	Stk	1	90	90	115-210	10300
S1	Vibrationssieb	3YK1545	Stk	1	30	30	80-450	5495
XL1	Sandwäscher	XL610	Stk	1	7.5	7.5	-50	3338	Nassverfahren
C1	Eisentrenner		Stk	1
G3	Vibrationsförderer	ZG60	Stk	1	2×0.4	0.8	-60
P3	Sandherstellungsmaschine	PLS-700	Stk	1	55-110	55-110	55-120	7500
S2	Vibrationssieb	2YA1536	Stk	1	11	11	100-350	3707
XL2	Sandwäscher	XL762	Stk	1	15	15	-75	5225	Nassverfahren
C2	Eisentrenner		Stk	1

200t/h - Granit (Basalt) Produktionskonfigurationstabelle

Nr.	Ausstattung	Modell	Einheit	Menge	Leistung (kw)	Gesamtleistung (kw)	Ausgangsleistung (t/h)	Gewicht (kg)	Bemerkung
G1	Grizzly-Feeder	ZSW490×110	Stk	1	18.5	18.5	120-280	6265
P1	Backenbrecher	ASJE-4230	Stk	1	110	110	195-420	29595
G2	Vibrationsförderer	ZG200	Stk	2	2×0.75	3	-200
G3	Vibrationsförderer	ZG200	Stk	1	2×0.75	1.5	-200
P2	Kegelbrecher	GPY200S	Stk	1	160	160	165-275	16000
P3	Kegelbrecher	HPY200	Stk	1	160	160	55-245	12500
S1	Vibrationssieb	3YKR2160	Stk	1	45	45	115-820	10652
XL1	Sandwäscher	XL762	Stk	1	15	15	-75	5225	Nassverfahren
C1	Eisentrenner		Stk	1
G4	Vibrationsförderer	ZG100	Stk	1	2×0.75	1.5	-100
P4	Sandherstellungsmaschine	PLS-850	Stk	1	150-320	150-320	75-345	11520
S2	Vibrationssieb	2YK1860	Stk	1	30	30	100-650	8270
XL2	Sandwäscher	XL914	Stk	1	15	15	-100	6370	Nassverfahren
C2	Eisentrenner		Stk	1

Hinweise: die Ausrüstung in der Tabelle dient als Referenz, die endgültige Ausrüstungskonfiguration sollte aufgrund von Materialkorngröße, Produktkorngröße und -klasse, Systemkapazität, Arbeitsbedingungen und topografischen Merkmalen ausgewählt werden.
