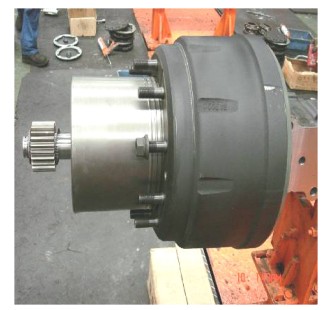

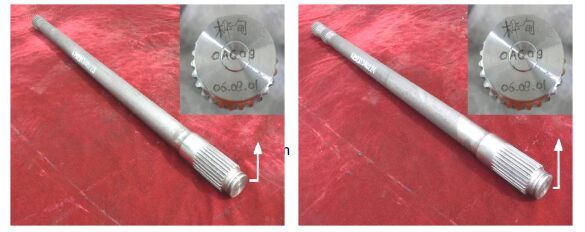

10) Verfahren 10: Montage der Halbachse und des Sonnenrads

Hinweise zur Durchführung:

① Halbachse in die Schaltmuffe des Zwischenachsdiffentials einführen. Nicht bis zum Anschlag einbauen. Vor der Montage prüfen, ob Beschädigungen an Halbachse und Sonnenrad vorhanden sind und diese gegebenenfalls reparieren.

② Halbachsen können in links und rechts unterteilt werden. Einfache Verzahnung für rechte Halbachse, doppelte Verzahnung für linke Halbachse. Die Länge der SHW-Halbachse ist 25 mm länger als die der STR-Halbachse.

                                            Verfahren 10: Montage der Halbachse und des Sonnenrads

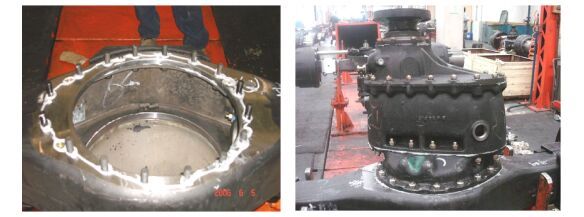

11) Verfahren 11: Montage des Achsantriebs

Hinweise zur Durchführung:

① Anzugsmoment der Mutter beträgt 96 ～ 78Nm. Aufgetragener Klebstoff muss durchgehend ohne Unterbrechungen sein. Überschüssige Dichtmasse um den Stopfen entfernen.

② Linke und rechte Halbachse von beiden Enden des Achsgehäuses in die Verzahnungslöcher des Zwischenachsdiffentials bis zum Anschlag einführen.

                                 Verfahren 11: Montage des Achsantriebs

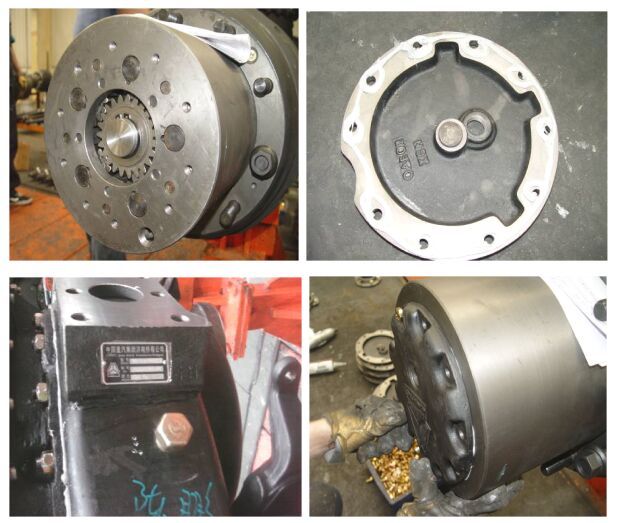

12) Verfahren 12: Montage des Radabdeckung; Nieten des Typenschilds.

Hinweise zur Durchführung:

① Passflächen von Abdeckung und Radgetriebegehäuse reinigen, ölbeständigen Silikondichtstoff auftragen. Klebeband muss durchgehend ohne Unterbrechungen sein.

② Abdeckung mit Schrauben fest anziehen. Schraubenanzugsmoment beträgt 41~51Nm.

③ Typenschild an vorgegebener Position nieten und befestigen. Nietlochtiefe soll 4~4,5mm betragen.

                       Verfahren 12: Montage des Radabdeckung; Nieten des Typenschilds.

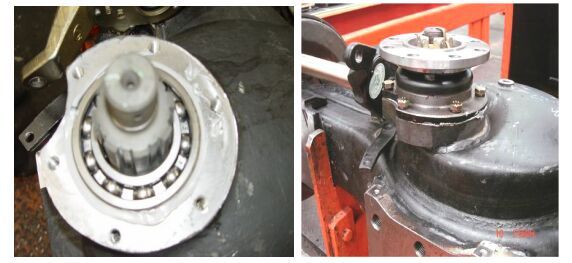

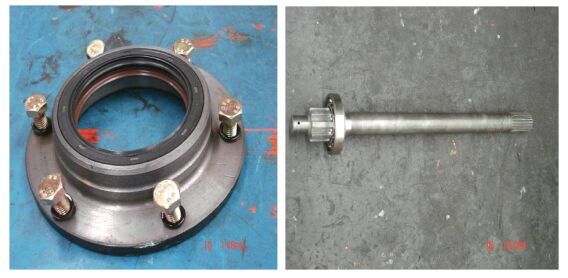

13) Verfahren 13: Montage der Tandemwelle, Lagerblockbaugruppe und Flanschbaugruppe

Hinweise zur Durchführung:

① An der Lippe des vorinstallierten Dichtungslagerblocks Schmierfett auftragen. Anzugsmoment des Flanschnuts beträgt 750~950Nm.

② Splint zur effektiven Sicherung einbauen.

    Verfahren 13: Montage der Tandemwelle, Lagerblockbaugruppe und Flanschbaugruppe

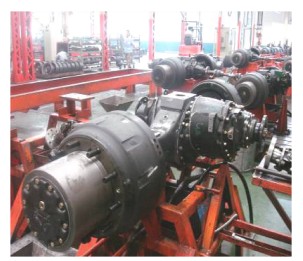

14) Verfahren 14: Zusammenbau und Inbetriebnahme

Hinweise zur Durchführung:

① Anzugsmoment der Rad-Öleinfüll- und -entleerungsstopfen beträgt 20~35Nm. Während der Inbetriebnahme darf die Temperatur von Achsgehäuse, Radseite und Lagerblockgehäuse des Antriebskegelrads nicht mehr als 70℃ über der Umgebungstemperatur liegen. An keiner Stelle der Baugruppe darf Leckage auftreten.

③ Inbetriebnahmeöl alle 1000 Fahrzeuge einmal wechseln.

④ Technische Spezifikationen der im Test geprüften Achsbaugruppe umfassen folgendes:

1. Bremse; 2. Differential (Zwischenrad- und Zwischenachsdifferential); 3. Differentialsperre (Zwischenrad- und Zwischenachsdifferential); 4. Übersetzungsverhältnis; 5. Ob Leckagen vorhanden sind; 6. Bewegliche Teile müssen leichtgängig drehbar sein.

     Verfahren 14: Zusammenbau und Inbetriebnahme

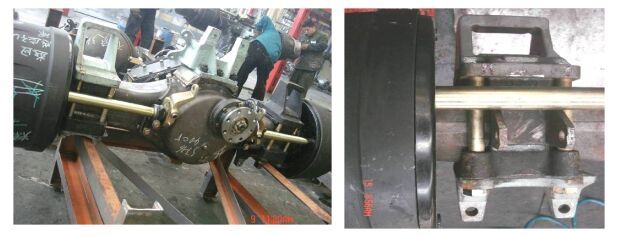

15) Montage der Halterung

Hinweise zur Durchführung:

① Anzugsmoment der Federführungsschraube beträgt 450~600Nm.

Anzugsmoment der Luftkammerhalterungsschraube (vier Schrauben an den vier Ecken) beträgt 450~600Nm. Der beiden mittleren Schrauben beträgt 450-540 Nm.

Verfahren 15 Montage der Halterung

Die oben genannten Punkte umfassen die Montageprozesse und wichtigen Hinweise für STR- und SHW-Mittel- und Hinterachsen. Als die meistverwendeten Achsen für schwere Nutzfahrzeuge in China gibt es auch viele Variationen. Bei gleicher Grundstruktur und Kraftübertragungsart können Benutzer anhand unterschiedlicher Spurweiten, Lasten und Aufhängungsarten bestimmen, um welche Art von Achse es sich handelt, um Fehlbestellungen von Teilen zu vermeiden.
